며칠 전에 올린 글에서 횡재를 한 것 같다는 글을 올렸습니다.

[탐구생활] 일회용 카메라 뷰파인더 부품의 재발견 - 뜻하지 않은 횡재
https://www.popco.net/zboard/zboard.php?id=dica_forum_samsung&no=13666

오늘은 실제 쓸만한 성능의 것이 나오는지 그 베타 버젼의 루빼를 제작해봤습니다.

아래와 같이 필름을 현상하고 버려진 일회용 카메라에서 뷰파인더의 부품을 적출했습니다.



몇가지 도구를 이용하여 대략 NX1의 후면 디스플레이 전체 화각이 들어오는 거리를 측정해보니, 5cm 정도면 전체화각이 들어오는 것으로 측정이 되었습니다. 이 것을 이용해 루빼의 기본 디자인을 제작해봤습니다.

두개의 렌즈가 디스플레이에서 5cm 에 위치했고, 기본적으로 대안렌즈는 대물렌즈에서 원래 뷰파에서 구성된 것과 같은 거리를 유지하도록 설계를 했습니다. 다만, 시도 조절을 위해, 대안렌즈를 전후로 3mm 정도는 움직일 수 있도록 구성을 했습니다.



제작이 완료되면 이런 형태가 될 것입니다.

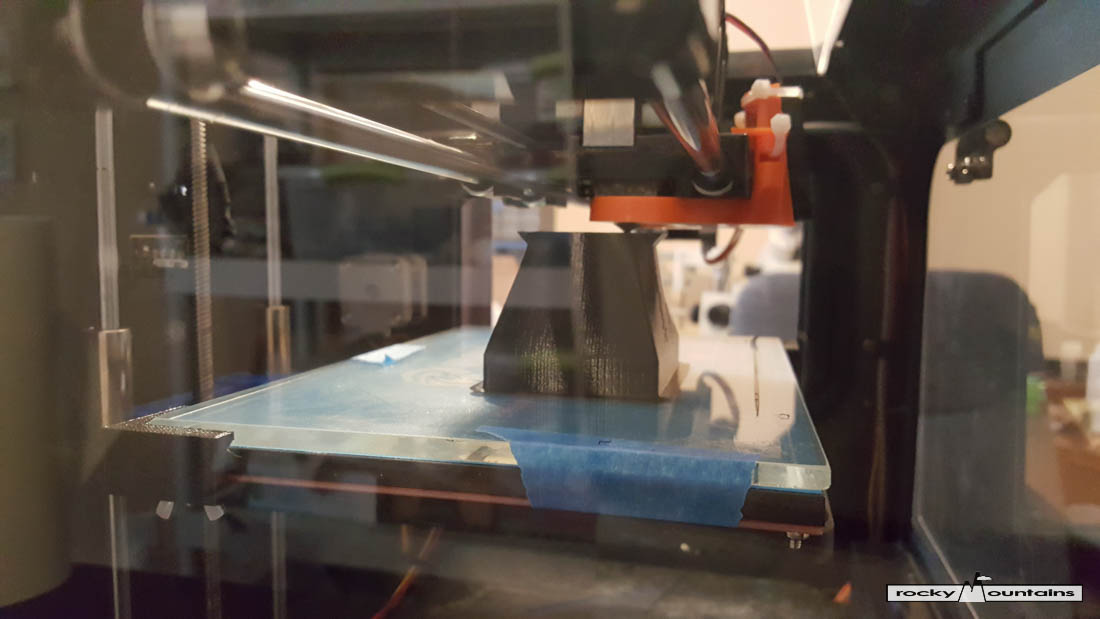

이 설계를 바탕으로 취미가용 3D 프린터로 PETG라는 종류의 플라스틱으로 제작 시도했습니다. 아래는 열심히 제작 중인 3D 프린터입니다.

samsung | SM-N920P | 2015-12-17 10:21:03
| Spot | Auto WB | 1/20s | F1.9 | 0.00 EV | ISO-1250 | 4.30mm | 35mm equiv 28mm | Not Fired

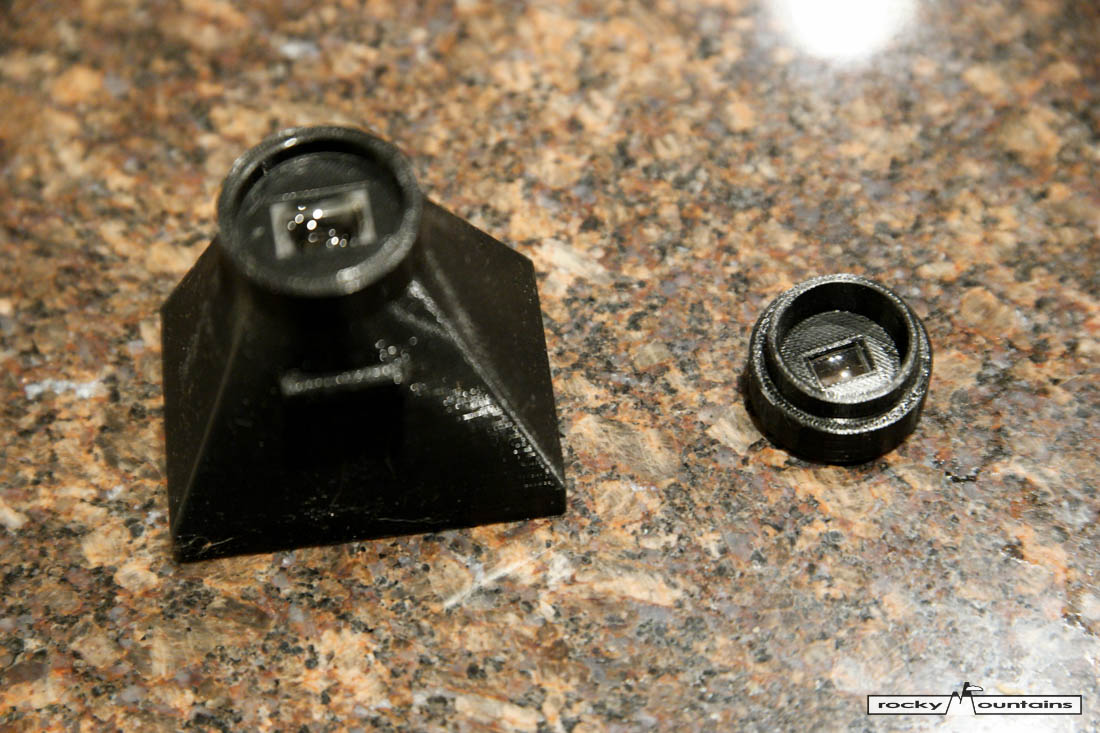

제작이 완료된 부품들입니다.

SAMSUNG | NX1 | 2015-12-17 19:31:35
Aperture Priority | Multi-Segment | Auto WB | 1/125s | F3.2 | 0.00 EV | ISO-2500 | 35.00mm | 35mm equiv 53mm | Not Fired

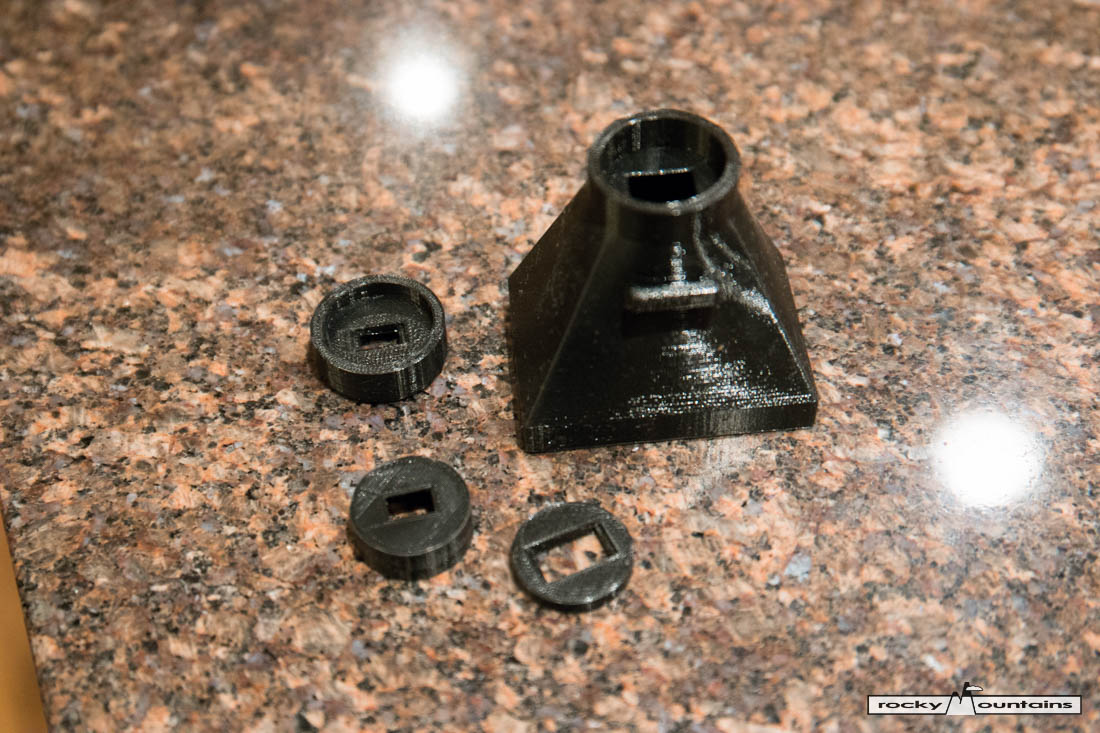

대물렌즈와 대안렌즈를 부품과 조립하였습니다.

SAMSUNG | NX1 | 2015-12-17 19:45:51
Aperture Priority | Multi-Segment | Auto WB | 1/125s | F3.2 | 0.00 EV | ISO-2000 | 50.00mm | 35mm equiv 77mm | Not Fired

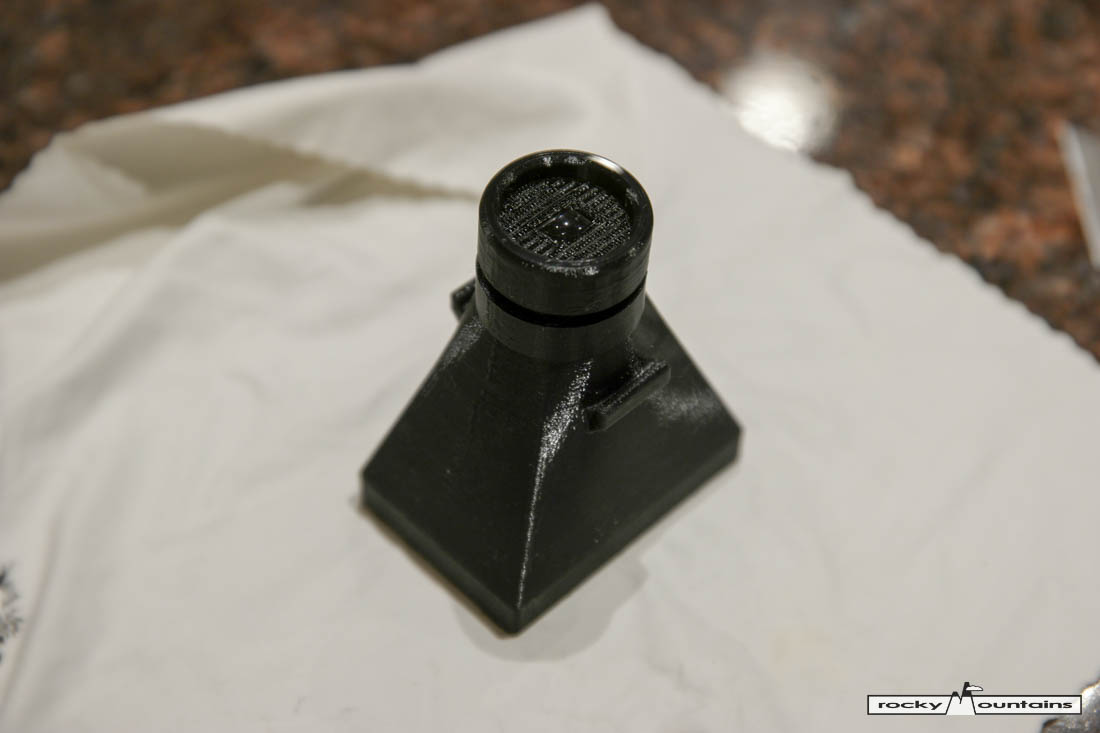

아래는 완성된 모습입니다. 케이스의 위아래를 보면 줄을 걸 수 있는 구조물이 있는데, 이것은 고무줄을 카메라에 X 자로 연결하여 고정할 목적으로 만들어 놓은 것입니다.

SAMSUNG | NX1 | 2015-12-17 20:29:41
Aperture Priority | Multi-Segment | Auto WB | 1/125s | F3.2 | 0.00 EV | ISO-320 | 45.00mm | 35mm equiv 69mm | Not Fired

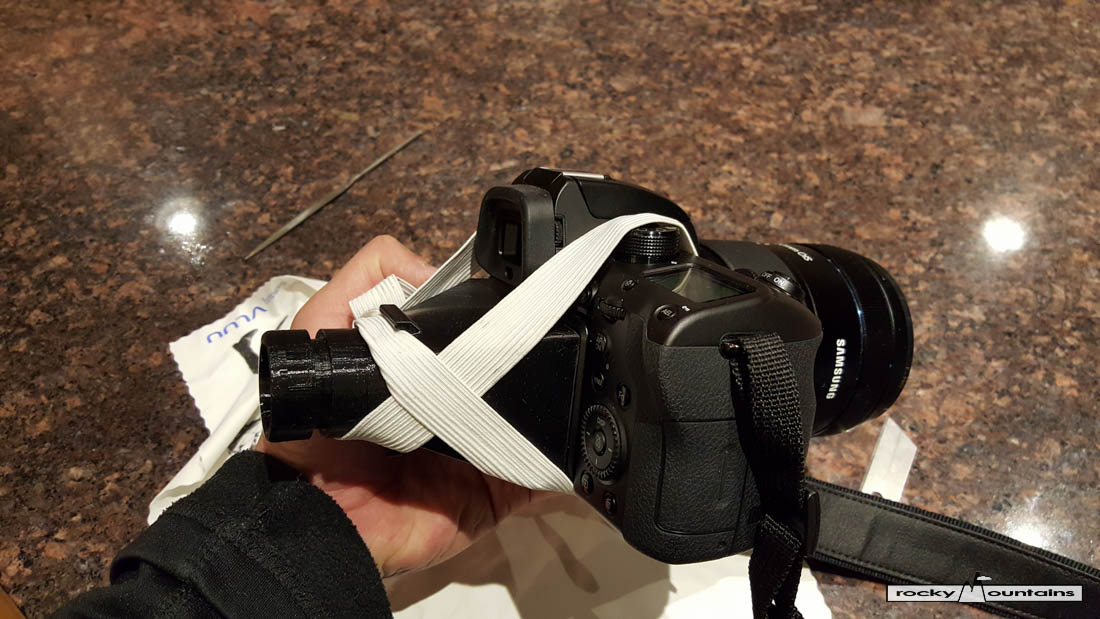

집에 있는 고무줄이 빤쓰용 넓적한 고무줄이라, 볼품은 없습니다만, 테스트 용으론 어쩔 수 없네요. 어쨌든 추후에 동그랗고 좀 더 가는 고무줄을 이용하면 좀 더 보기 좋을 것 같습니다. 어쨌든 아래와 같이 고무줄을 카메라와 연결을 합니다.

samsung | SM-N920P | 2015-12-17 19:26:51
| Centre Weighted Average | Auto WB | 1/60s | F1.9 | 0.00 EV | ISO-400 | 4.30mm | 35mm equiv 28mm | Not Fired

시도 조절을 하고, 테스트 해보니, 아주 훌륭하게 기능을 합니다. NX500 같이 EVF가 없는 카메라에는 완전 그만입니다. ㅎㅎㅎ

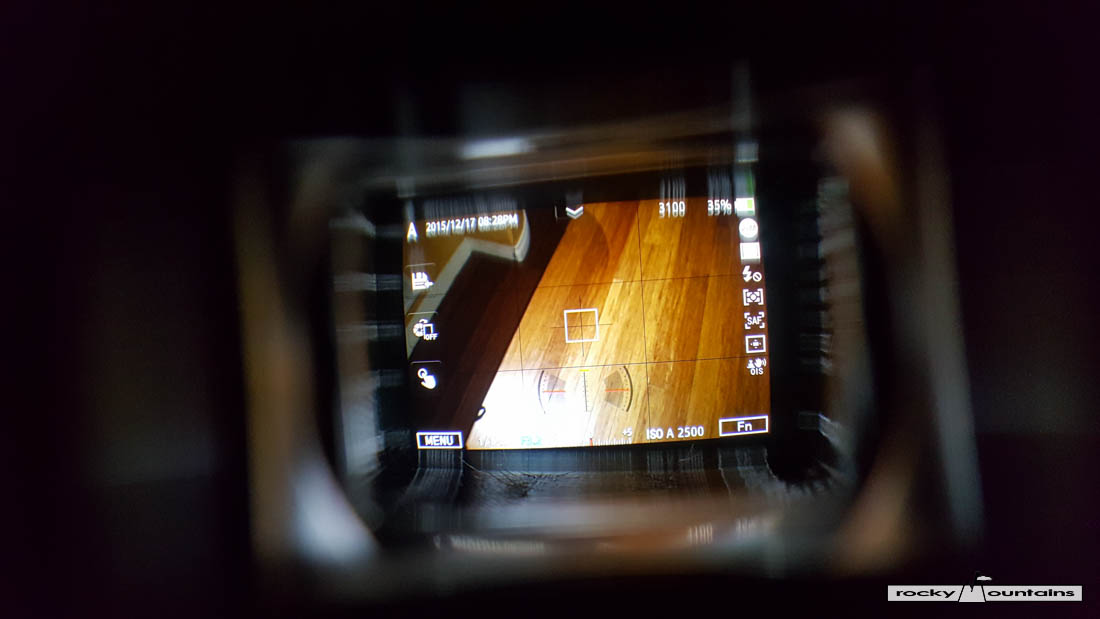

루빼의 내부를 핸펀으로 찍어봤습니다. 전체 화각이 아주 잘 나오고, 구도확인용으론 훌륭한 작동을 하는 것을 확인할 수 있었습니다.

samsung | SM-N920P | 2015-12-17 19:27:54
Program Normal | Centre Weighted Average | Auto WB | 1/60s | F1.9 | 0.00 EV | ISO-500 | 4.30mm | 35mm equiv 28mm | Not Fired

요거 디자인을 좀 더 다듬으면 아주 요긴한 루빼가 될 수 있겠습니다. 재료비는 약 천원 정도 들었네요. ㅎㅎㅎㅎ
