[탐구생활] 자작 - 30mm 광학식 뷰파인더 목록
글쓴이 : 록키산맥 등록일 : 2015-12-13 16:45:25 조회수 : 2,260 추천수 : 8
SAMSUNG | NX1 | 2015-04-25 20:21:52
Aperture Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | -0.30 EV | ISO-320 | 35.00mm | 35mm equiv 53mm | Not Fired
SAMSUNG | NX1 | 2015-12-12 23:37:45
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | +0.30 EV | ISO-200 | 50.00mm | 35mm equiv 77mm | Not Fired
SAMSUNG | NX1 | 2015-12-13 00:49:18
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | +0.30 EV | ISO-500 | 38.00mm | 35mm equiv 58mm | Not Fired
SAMSUNG | NX1 | 2015-12-13 00:49:25
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | +0.30 EV | ISO-500 | 38.00mm | 35mm equiv 58mm | Not Fired
SAMSUNG | NX1 | 2015-12-13 00:56:23
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | 0.00 EV | ISO-800 | 45.00mm | 35mm equiv 69mm | Not Fired
SAMSUNG | NX1 | 2015-12-13 00:56:15
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | 0.00 EV | ISO-640 | 45.00mm | 35mm equiv 69mm | Not Fired
SAMSUNG | NX1 | 2015-12-13 00:56:09
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | 0.00 EV | ISO-800 | 45.00mm | 35mm equiv 69mm | Not Fired
올해 봄 경에 사진 현상소에서 현상하고 버리는 일회용 카메라를 무료로 몇대 얻어왔었습니다.

일회용 카메라를 분해해서, 초점 거리 30mm 짜리 플라스틱 렌즈, 플레쉬 모듈, 뷰파인더 모듈을 건졌습니다.

SAMSUNG | NX1 | 2015-04-25 20:21:52
Aperture Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | -0.30 EV | ISO-320 | 35.00mm | 35mm equiv 53mm | Not Fired

오늘 자작한 것은 위의 부품중에서 OVF 모듈렌즈 두알을 이용해, NX에 사용할 30mm 광학식 뷰파인더입니다.
뭐, 간단하게 카메라의 핫슈에 올리고, 위 두렌즈의 새로운 케이스를 만들어주는 것입니다.

일단 디자인을 해봤습니다. 아주 살짝 겉멋도 부려봤습니다. ㅎㅎㅎ

기존의 렌즈 두알의 거리를 유지해 주고, 아래는 핫슈에 끼울 수 있는 부품만 만들면 됩니다. 렌즈알이 빠지지 않도록 대물, 대안렌즈의 커버도 만들어 넣었습니다.

아래는 이런 디자인을 렌더링 해본 것입니다. 제작은 3D 프린터로 PETG라는 플라스틱을 이용하기로 했습니다.



완성하면 아래와 같은 모습이 될 겁니다.





디자인이 완성되었으니, 3D 프린터에 걸고 부품을 뽑아봤습니다. 왼쪽 위에는 이번 자작에 이용할 일회용카메라에서 빼낸 OVF 모듈입니다.

SAMSUNG | NX1 | 2015-12-12 23:37:45
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | +0.30 EV | ISO-200 | 50.00mm | 35mm equiv 77mm | Not Fired

부품을 조립하고 완성된 모습입니다.

SAMSUNG | NX1 | 2015-12-13 00:49:18
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | +0.30 EV | ISO-500 | 38.00mm | 35mm equiv 58mm | Not Fired
SAMSUNG | NX1 | 2015-12-13 00:49:25
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | +0.30 EV | ISO-500 | 38.00mm | 35mm equiv 58mm | Not Fired

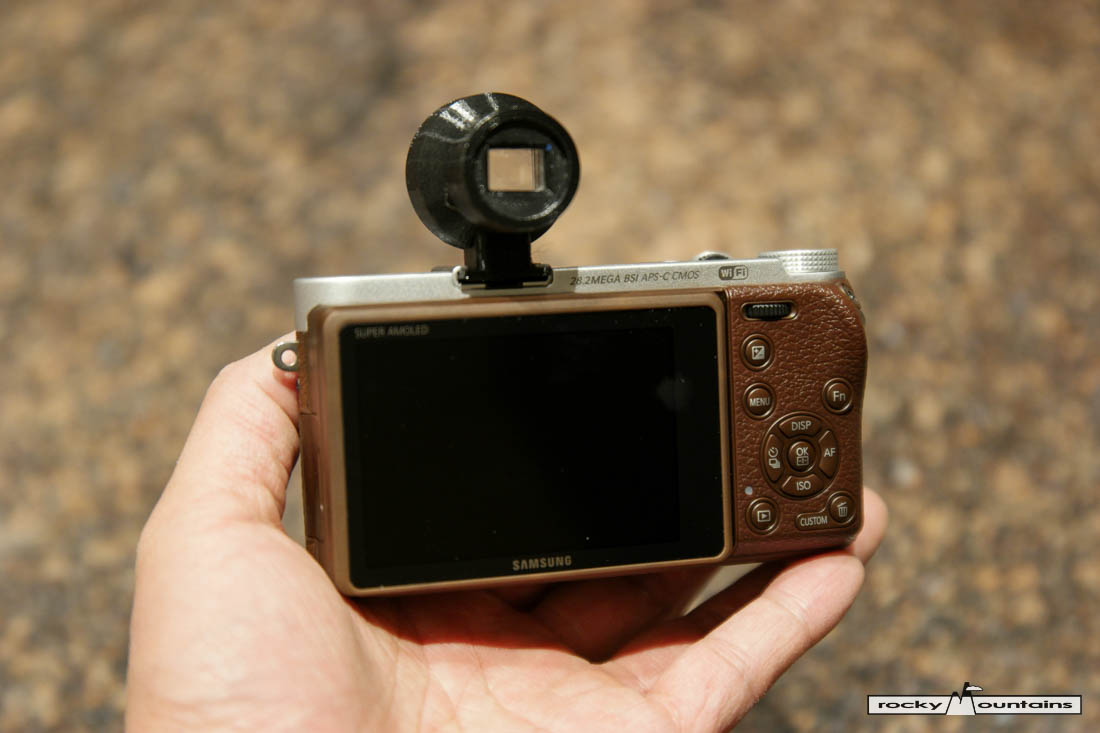

이걸 이번에 영입한 NX500에 올려봤습니다. 밝은 야외에 나갔을 때, 아예 디스플레이가 보이지 않을 때, 응급용으로 사용할 수 있지 않을까 싶네요. ㅎㅎㅎ

OVF 화질이요? 일회용 카메라 뷰파죠, 뭐... ㅎㅎㅎ

SAMSUNG | NX1 | 2015-12-13 00:56:23
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | 0.00 EV | ISO-800 | 45.00mm | 35mm equiv 69mm | Not Fired
SAMSUNG | NX1 | 2015-12-13 00:56:15
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | 0.00 EV | ISO-640 | 45.00mm | 35mm equiv 69mm | Not Fired
SAMSUNG | NX1 | 2015-12-13 00:56:09
Shutter Priority | Multi-Segment | Auto WB | 1/60s | F2.8 | 0.00 EV | ISO-800 | 45.00mm | 35mm equiv 69mm | Not Fired

오늘은 이상입니다. ^^
